ETCR3690系列手持式回路電阻測試儀又名接觸電阻測試儀，儀表采用微處理機技術，精密四線法測試，準確可靠。用于高壓開關、斷路器、繼電器金屬觸點等微小電阻的測量。儀表體積小重量輕，配有大容量電鋰電池組，一次充電可進行500次測量。能夠滿足戶外多場景下使用。

一、產品核心亮點
（1）工業級性能，精準無憂
采用微處理機技術+精密四線法測試，量程覆蓋0.0μΩ～80.000mΩ，精度高達0.5%，分辨率0.1μΩ，輕松應對高壓開關、斷路器、繼電器觸點等微小電阻的嚴苛測量需求。
支持多檔測試電流（最高100A）與時間自由調節，適配不同場景，嚴格符合中華人民共和國《DL/T845.4-2004》電力標準，抗工頻干擾能力優異，可穩定應用于1000KV超高壓變電站環境。

（2）便攜設計，戶外作業利器
手持式輕量化機身，搭配大容量動力鋰電池組，單次充電可完成500次連續測試，續航能力遠超同類產品。
專為惡劣環境打造防風沙、防震、防漏電、全封閉絕緣外殼，從容應對工地、野外、船舶等復雜工況。

（3）智能交互，高效管理

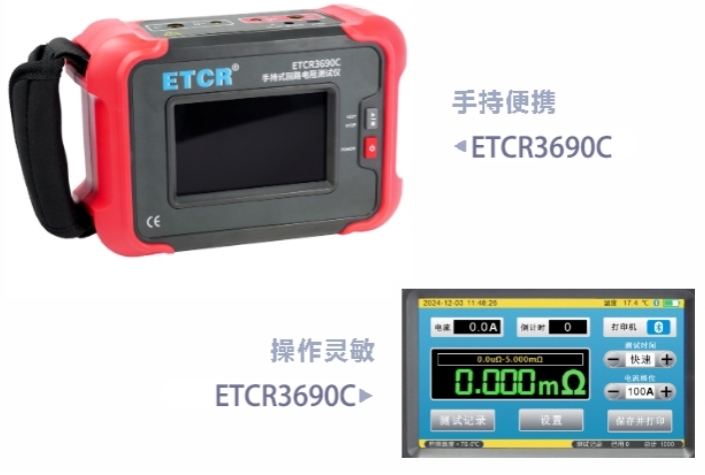

5寸高亮度觸摸彩屏，支持中英文雙界面切換，功能一鍵直達，操作流暢直觀。
內置1000組數據存儲，支持藍牙無線傳輸+USB接口+上位機軟件，數據可實時上傳至電腦或移動終端，實現歷史記錄調閱、分析及存檔。
配置熱敏打印機，現場即時打印測試報告，省時省力。

（4）安全防護，可靠耐用
過熱保護機制自動觸發，確保設備與人員安全；
自動關機功能（15分鐘無操作）延長待機時間，節能環保。

二、廣泛應用場景
電力行業：發電廠、變電站、輸配電線路的斷路器接觸電阻檢測
工程基建：建筑質檢站、施工單位、監理公司的電氣設備驗收
工業制造：船舶、機車、防雷設備生產企業的觸點質量管控
運維保障：電力部門、工礦企業的設備定期巡檢與故障排查

三、技術規格概覽

功    能	用于高壓開關、斷路器、繼電器金屬觸點等微小電阻的測量。
測試方式	精密四線法，2路A/D同時檢測
電    源	DC 7.4V 2600mAh 鋰電池
測量范圍	3690：0.0uΩ～10.000mΩ 3690C：0.0uΩ～80.000mΩ
最小分辨率	0.1uΩ
輸出電壓	約3.7V
測試電流（DC）	3690：50A、100A（2檔） 3690C：10A、20A、30A、40A、50A、60A、70A、80A、90A、100A （10檔）
測試電流精度	±5%
測量時間	3690: 快速、10s、20s、30s、40s、50s、60s 3690C:快速、1s～60s（自定義）
測量次數	＞500次（100A 快速模式）
溢出顯示	超量程溢出功能：儀表顯示超量程，請檢查接線
電池電量指示	實時顯示當前電池電量
數據存儲	1000組(掉電或更換電池不會丟失數據)
數據保持	每次測試完后自動保持顯示所測結果
自動關機	無操作15分鐘后自動關機
測 試 線	紅黑各1條
顯示模式	5寸真彩液晶觸摸屏，分辨率480×854
主機尺寸	263mm×152mm×74mm
質    量	主機：約1860g(含電池)； 測試線：約1820g； 3690總質量:約5.74kg(含附件) 3690C總質量:約6.07kg(含附件)
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下
藍牙通訊	有，可與移動終端通訊
外置打印機	C型配備藍牙熱敏打印機，鋰電池7.4V 1200mAh供電
USB接口	具有USB接口，上位機軟件，存儲數據可以上傳電腦
耐    壓	AC 3700V/rms(外殼與螺釘之間)
適合安規	IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》、《JJG 1052-2009 回路電阻測試儀、直阻儀檢定規程》、《DL/T845.4-2004電阻測量裝置通用技術條件第4部分：回路電阻測試儀》
