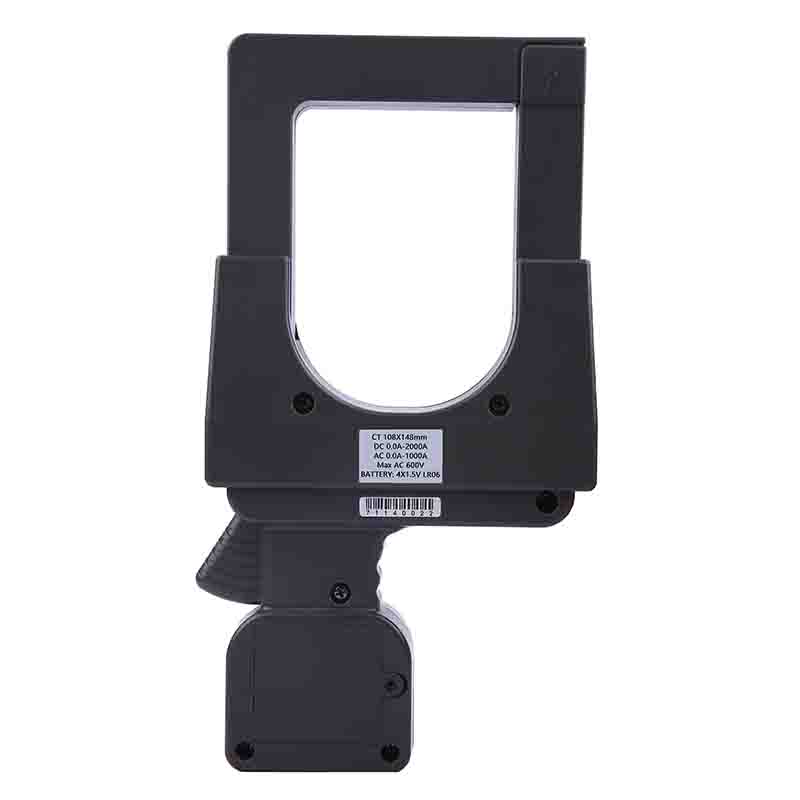

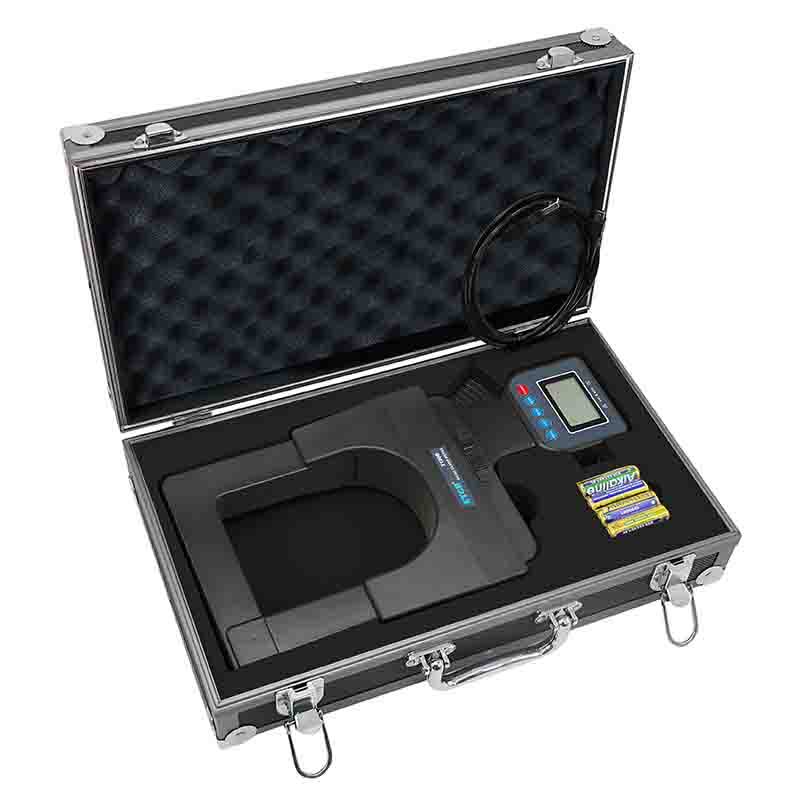

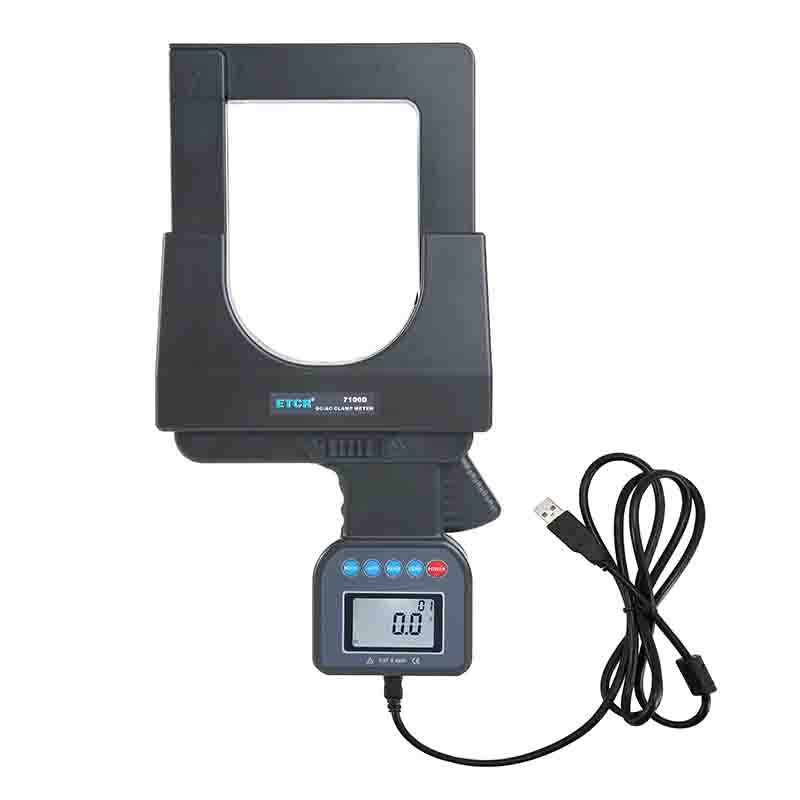

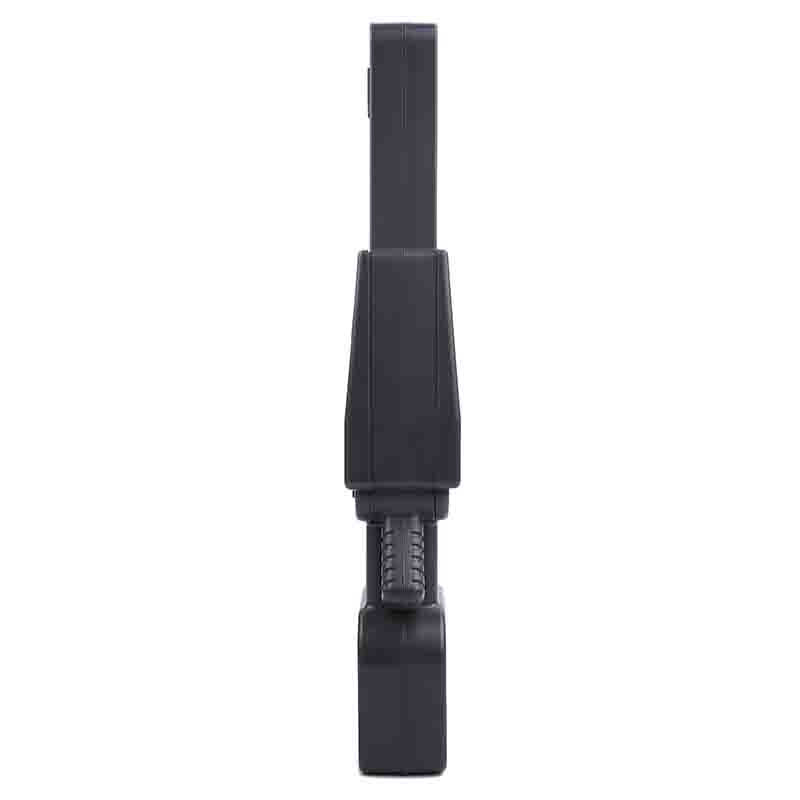

ETCR7100D超大口徑直流/交流鉗形電流表

主要功能
交流/直流電流測量
電流量程：AC 0.0A～1000A、DC 0.0A～2000A
鉗口尺寸：108mm×148mm
峰值保持功能
存儲功能：存儲數據：99組
USB通訊接口

ETCR7100D超大口徑直流/交流鉗形電流表又名鉗形電流表，用于直流、交流電流測量，鉗表采用霍爾感應及數字集成技術，鉗頭無任何裸露金屬導體，非接觸測量，確保操作安全，超大口徑，適合鉗測粗大導線。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域，是電工安全檢測的必備工具。
ETCR7100D超大口徑直流/交流鉗形電流表具有峰值保持、數據保持、數據存儲等功能，配備USB接口和上位機軟件，可以通過電腦在線實時監控與歷史查詢，動態顯示，有最大、最小、平均值指示，具有歷史數據讀取、保存、打印等功能。
產品特點
1、超大口徑108mm×148mm，適合鉗測粗大導線或母排。
2、存儲功能：存儲數據：99組
3、USB通訊功能，存儲數據可以上傳電腦，便于讀取、保存、打印等。

電源	DC6V 堿性干電池 LR6 1.5VX4
顯示模式	4位LCD顯示
LCD尺寸	長寬47mm×28.5mm
量程	DC: 0.0A～2000A AC: 0.0A～1000A
分辯力	0.1A DC/AC
精度	0.0A～999A: ±2%rdg±5dgt
	1000A～1499A: ±3%rdg±5dgt
	1500A～2000A: ±4%rdg±5dgt
鉗口尺寸	108mm×148mm(可鉗φ108mm導線,或160mm×4mm扁鋼)
基準條件	23℃±3℃，75%rh以下，導線處于鉗口近似中心位置
采樣速率	約2次/秒
測試方式	鉗形CT，非接觸測量
導線位置	被檢測導線處于鉗口中心位置，偏離中心位置誤差最大增加2%rdg
極性指示	直流電流檢測時自動識別，顯示“-”號
換檔	全自動切換
線路電壓	600V以下線路測試
軟件	有，儀表存儲的數據可以通過軟件上傳電腦
USB通訊接口	具有USB接口，存儲數據可以上傳電腦，軟件監控
數據存儲	99組，顯示“FULL”符號表示存儲已滿
峰值保持	峰值捕獲保持功能，測試中長按HOLD不放手顯示峰值
數據保持	數據保持功能：“HOLD”符號顯示
溢出顯示	超量程溢出功能：“OL”符號顯示
自動關機	開機約5分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓降到約4.6V時，電池電壓低符號顯示，提醒更換電池。
儀表尺寸	長350mm×寬180mm×厚55mm
儀表質量	儀表約1.5kg(含電池)；包裝約2.6kg(含附件)
絕緣強度	AC3700kV/rms (后蓋螺絲與外殼之間)
適合安規	IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V)
工作電流	20mA
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下

產品圖片	產品型號名稱	鉗口尺寸	交流電流量程	直流電流量程	通訊方式	其他
	ETCR6000交直流鉗形漏電流表	Φ7mm	AC 0mA～60.0A	DC 0mA～60.0A	USB通訊
	ETCR6000B交直流鉗形漏電流表	16mm×18mm	AC 0mA～60.0A	DC 0mA～60.0A	USB通訊
	ETCR6100交直流鉗形電流表	30mm×35mm	AC 0.0A～1000A	DC 0.0A～1000A	USB通訊
	ETCR6670D交直流鉗形電流表	Φ70mm	AC 0.0A～1500A	DC 0.0A～2000A	藍牙通訊	真有效值、諧波、手電筒
	ETCR6680D大口徑交直流鉗形電流表	80mm×80mm	AC 0.0A～1500A	DC 0.0A～2000A	藍牙通訊	真有效值、諧波、手電筒
	ETCR7100D超大口徑交直流鉗形電流表	108mm×148mm	AC 0.0A～1000A	DC 0.0A～2000A	USB通訊
