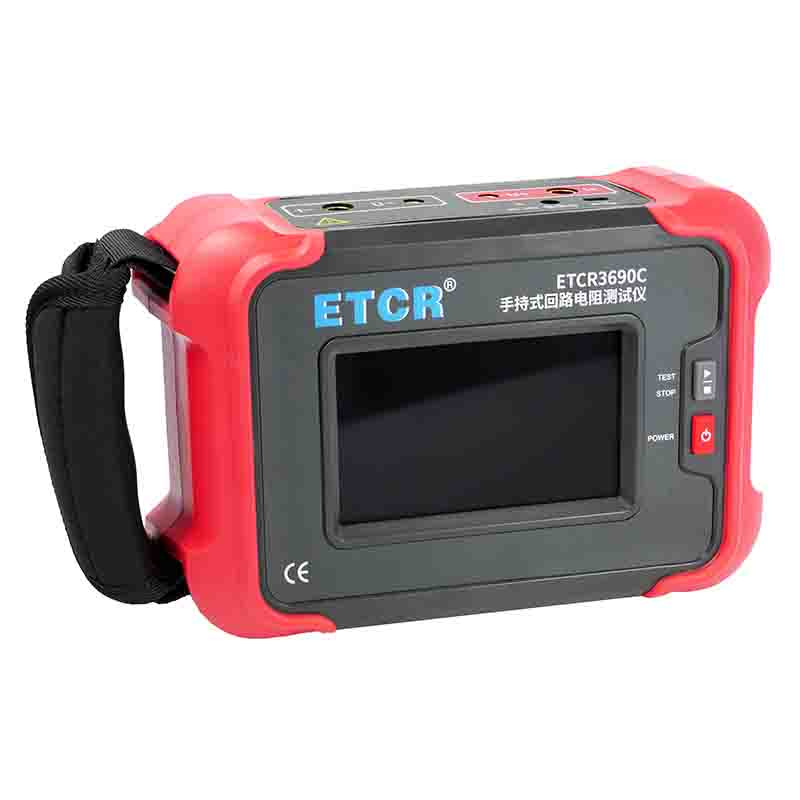

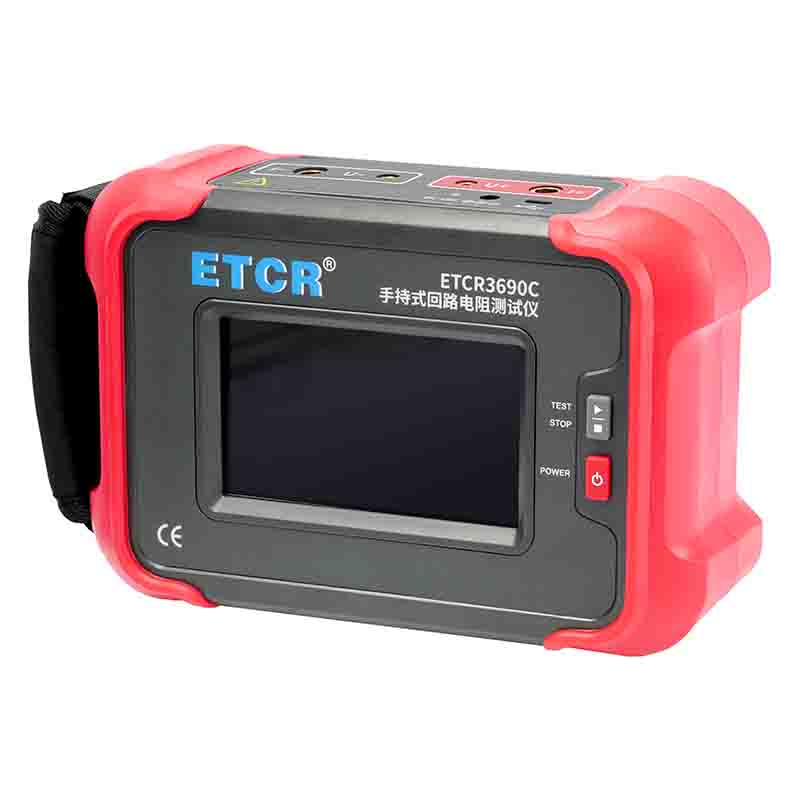

ETCR3690系列手持式回路電阻測試儀又名接觸電阻測試儀，儀表采用微處理機技術，精密四線法測試，準確可靠。用于高壓開關、斷路器、繼電器金屬觸點等微小電阻的測量。儀表體積小重量輕，配有大容量電鋰電池組，一次充電可進行500次測量。特別適合在戶外工地使用。廣泛應用于是發電、輸電、變電、建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等工礦企業。
     ETCR3690系列手持式回路電阻測試儀根據人體工程學原理設計，手感舒適，特殊設計的機體結構具有絕緣、封閉，防漏電、防風沙，減震防護等功能。儀表采用高亮度5寸觸摸彩屏，操作簡易快速功能直達，字符清晰明亮，中英文顯示界面。儀表有多檔測試電流可選，儀表顯示當前檔位的測試范圍，用戶可自行選擇電流檔位及測試時間，滿足用戶不同場合的要求。

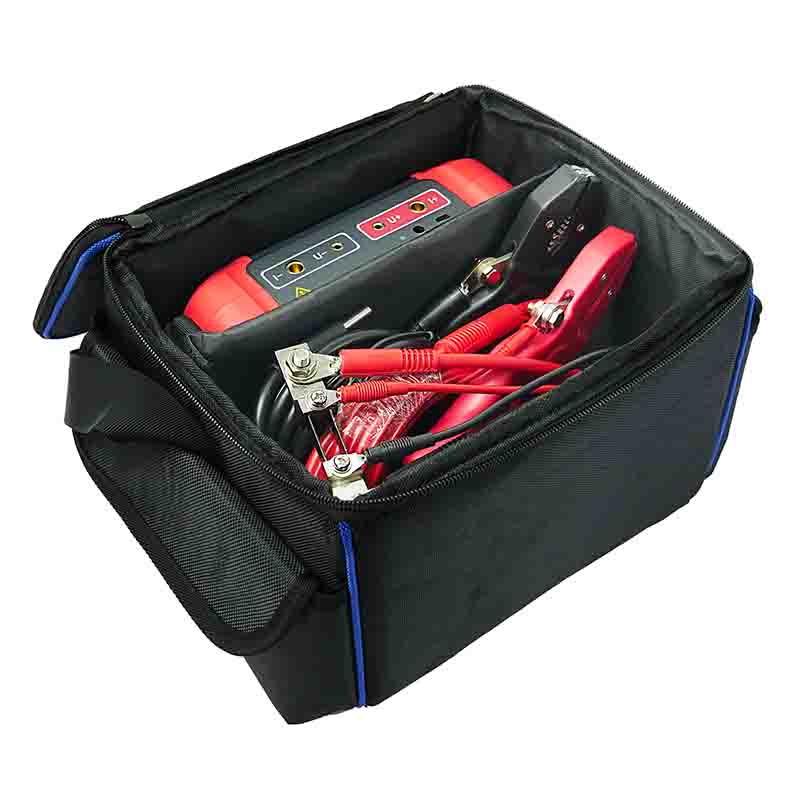

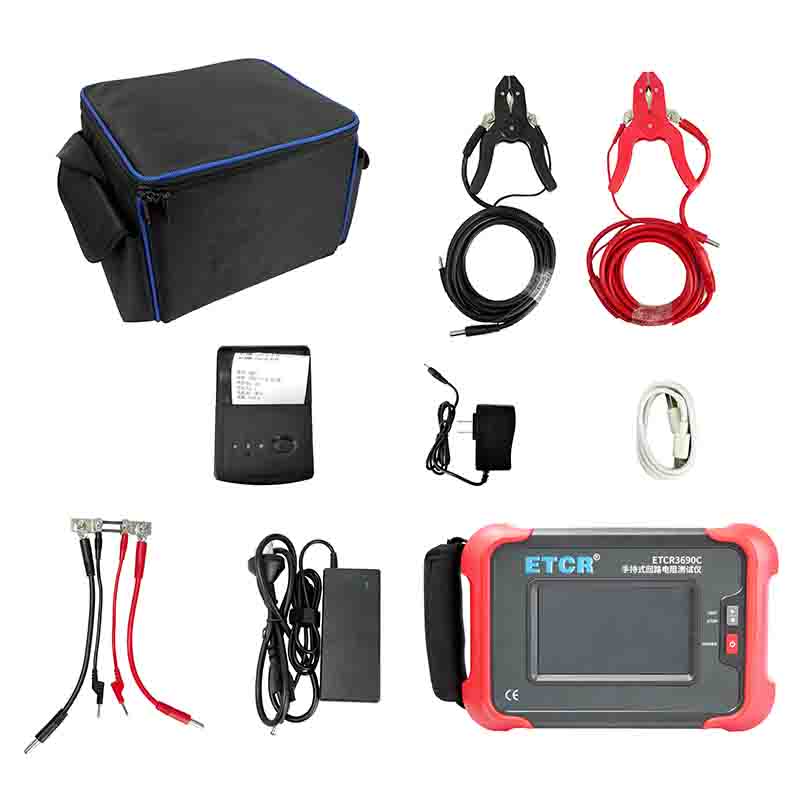

      ETCR3690系列手持式回路電阻測試儀由主機、監控軟件、測試線、電源適配器、USB通訊線等組成。儀表可存儲測試1000組數據，用戶可通過藍牙通訊讀取數據記錄，也可通過USB接口及上位機軟件將數據記錄上傳電腦，進行歷史數據讀取、查閱、保存等功能。其中C型配置熱敏式打印機，可在現場打印測試結果。

1.測量范圍及精度

電流檔位	測量范圍	測量準確度
10A	100.0uΩ～80.000mΩ	±5%
20A	100.0uΩ～40.000mΩ	±5%
30A	100.0uΩ～26.000mΩ	±3%
40A	100.0uΩ～20.000mΩ	±3%
50A	100.0uΩ～10.000mΩ	±0.5%±0.4uΩ
60A	80.0uΩ～9.000mΩ	±0.5%±0.4uΩ
70A	60.0uΩ～8.000mΩ	±0.5%±0.4uΩ
80A	40.0uΩ～7.000mΩ	±0.5%±0.3uΩ
90A	20.0uΩ～6.000mΩ	±0.5%±0.3uΩ
100A	0.0uΩ～5.000mΩ	±0.5%±0.2uΩ


2.一般規格

測試方式	精密四線法，2路A/D同時檢測
電    源	DC 7.4V 2600mAh 鋰電池
測量范圍	3690：0.0uΩ～10.000mΩ 3690C：0.0uΩ～80.000mΩ
最小分辨率	0.1uΩ
輸出電壓	約3.7V
測試電流（DC）	3690：50A、100A（2檔） 3690C：10A、20A、30A、40A、50A、60A、70A、80A、90A、100A （10檔）
測試電流精度	±5%
測量時間	3690: 快速、10s、20s、30s、40s、50s、60s 3690C:快速、1s～60s（自定義）
測量次數	＞500次（100A 快速模式）
溢出顯示	超量程溢出功能：儀表顯示超量程，請檢查接線
電池電量指示	實時顯示當前電池電量
數據存儲	1000組(掉電或更換電池不會丟失數據)
數據保持	每次測試完后自動保持顯示所測結果
自動關機	無操作15分鐘后自動關機
測 試 線	紅黑各1條
顯示模式	5寸真彩液晶觸摸屏，分辨率480×854
主機尺寸	263mm×152mm×74mm
質    量	主機：約1860g(含電池)； 測試線：約1820g； 3690總質量:約5.74kg(含附件) 3690C總質量:約6.07kg(含附件)
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下
藍牙通訊	有，可與移動終端通訊
外置打印機	配置藍牙熱敏打印機，鋰電池7.4V 1200mAh供電
USB接口	具有USB接口，上位機軟件，存儲數據可以上傳電腦
耐    壓	AC 3700V/rms(外殼與螺釘之間)
適合安規	IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》、《JJG 1052-2009 回路電阻測試儀、直阻儀檢定規程》、《DL/T845.4-2004電阻測量裝置通用技術條件第4部分：回路電阻測試儀》

產品圖片	產品型號名稱	測試電流（DC）	測量范圍	質    量	其他
	ETCR3690	50A、100A（2檔）	0.0uΩ～10.000mΩ	約5.74kg(含附件)	無
	ETCR3690C	10A、20A、30A、40A、50A、60A、70A、80A、90A、100A（10檔）	0.0uΩ～80.000mΩ	約6.07kg(含附件)	藍牙熱敏打印機
