ETCR8600A漏電保護測試儀

主要功能
用于測試各種漏電保護器的漏電動作時間、以及線路交流電壓
測試電流：3mA～500mA（18檔）
漏電流動作時間量程：0～999ms
電壓量程：AC 0～600V
額定電壓：AC 220V

ETCR8600A漏電保護器測試儀又稱漏電開關測試儀、漏電開關特性測試儀，用于現場在線測試各種漏電保護器的漏電動作時間、以及線路交流電壓。測試電流從3mA～500mA分18檔(3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA)，測試漏電流動作時間量程為0～999ms。交流電壓量程：0～600V。

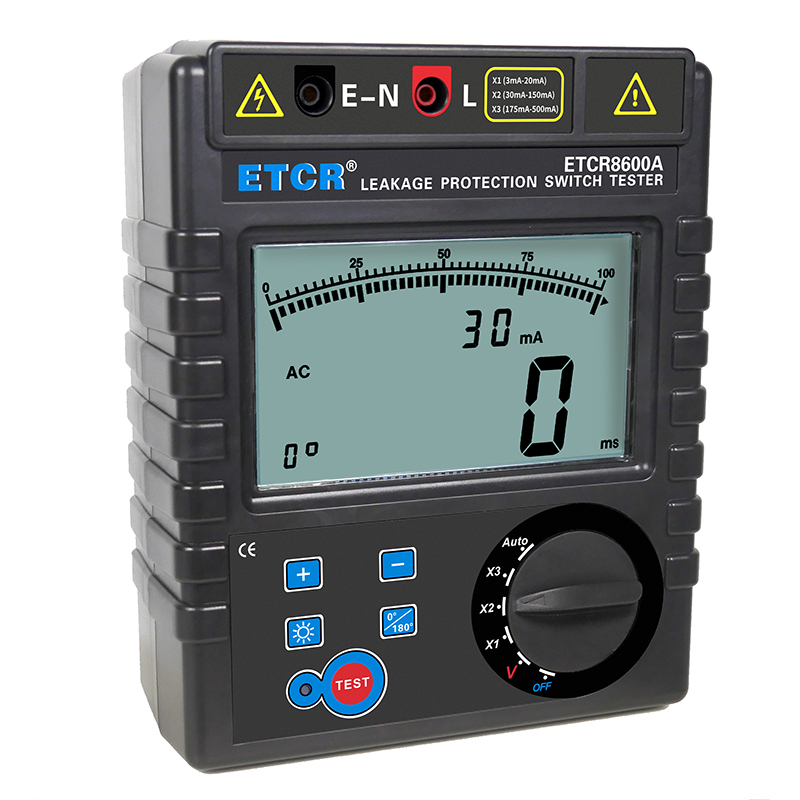

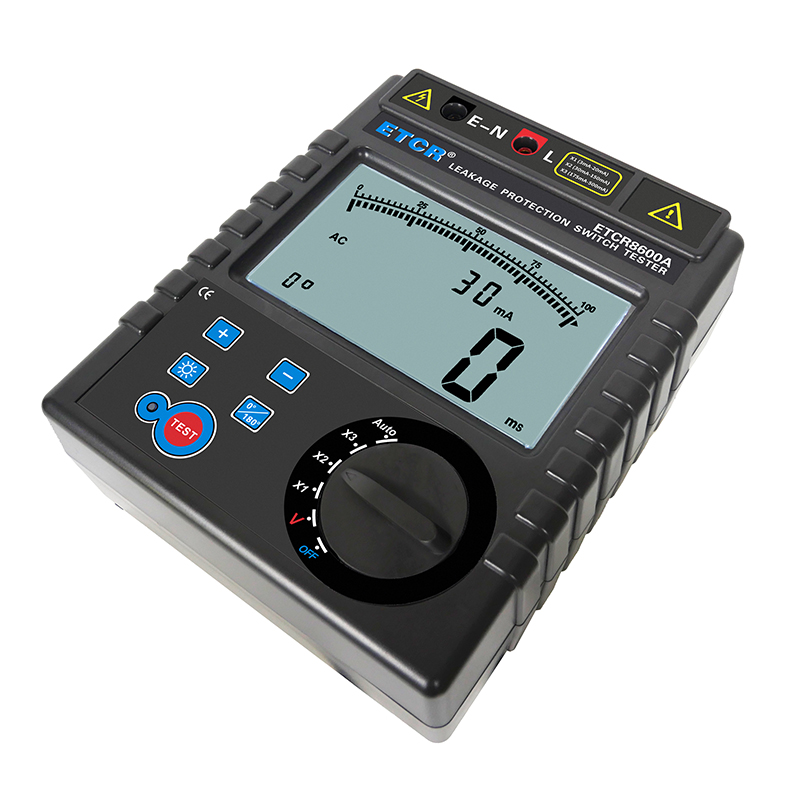

ETCR8600A漏電保護器測試儀采用超大LCD顯示，白屏背光，棒圖指示。輸出電流、動作時間、電池電量、相位同屏顯示，具有自動關機、設定故障電壓指示、相位選擇、背光選擇、數據存儲等功能，儀表操作簡便，精度高、體積小、重量輕、外觀精致，便于攜帶，是各種漏電保護器現場或室內檢測的理想工具。
產品特點
1、十八檔測試電流滿足各種使用需求，3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA。
2、測試漏電流動作時間量程為0～999ms。
3、手動、自動兩種測量模式。
4、相位選擇功能。
5、采用超大LCD顯示，白屏背光，棒圖指示。輸出電流、動作時間、電池電量、相位同屏顯示。

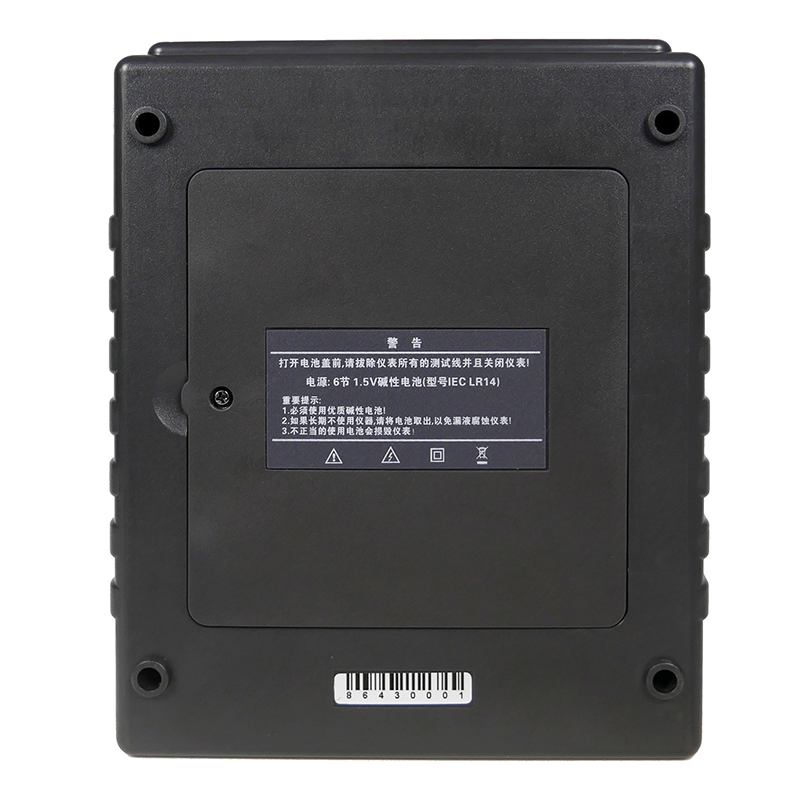

電源	DC 9V（堿性干電池 LR14 1.5V 6節）
顯示模式	4位超大LCD顯示，白屏背光
LCD尺寸	128mm×75mm；顯示域：124mm×67mm
額定電壓	AC 220V（漏電保護開關測試時，儀表接口之間）
測試線路電壓	220V/380V
漏電電流檔位	3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA
檔位電流精度	±10%rdg±5dgt
旋鈕檔位	OFF；V；X1；X2；X3；自動檔（5檔）
測試模式	手動：X1（3mA，5mA，7mA，10mA，15mA，20mA） X2（30mA，35mA，50mA，100mA，125mA，150mA） X3（175mA，250mA，275mA，300mA，375mA，500mA）自動：Auto（3mA～500mA）
漏電動作時間量程	0～999ms
漏電動作時間精度	±5%rdg±3dgt
交流電壓量程	0～600V
交流電壓精度	±2%rdg±5dgt
相位選擇	0°/ 180°
數據保持	測試完成后，界面自動保持測試結果顯示
失效信息指示	LCD顯示“999”超時指示，可能測試的額定動作電流檔位太小或漏電保護器有故障
測試線長	1.5m
儀表尺寸	215mm×178mm×83mm
儀表重量	主機：約955g（含電池）；總重量：約2kg（含附件）
電池電壓	當電池電壓降到約7.4V時，電池電壓低符號顯示，提醒更換電池
工作電流	100mA Max
絕緣耐壓	100MΩ或更大, AC2kV/rms(外殼與螺絲之間)
適合安規	IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準)
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下

產品圖片	產品型號名稱	測試電流	漏電流動作時間量程	電壓量程	顯示模式	電源
	ETCR8610漏電保護器測試儀	10～35mA，六檔	0.001～1.000s	--	LCD屏	干電池
	ETCR8620漏電保護器測試儀	15mA～1000mA，十二檔	0.001～1.000s	--	LCD屏	干電池
	ETCR8600便攜式漏電保護器測試儀	15mA～500mA，十檔	0ms～999ms	--	LCD屏	干電池
	ETCR8600A漏電保護器測試儀	3mA～500mA，十八檔	0ms～999ms	AC 0～600V	大LCD屏	干電池
	ETCR8600B漏電保護器測試儀	5mA～1000mA，十六檔	0ms～999ms	AC 0～600V	觸摸彩屏	鋰電池
